棒磨機的構造與溢流型球磨機大致相同。主要由筒體、端蓋、傳動齒輪、主軸承、給礦器、給礦口、排礦口等部件組成，所用磨礦介質為長圓棒。棒的長度應比筒體長度短30~50 mm。為保證棒在棒磨機內有規則的運動和落下時不互相打擊而變彎曲，在結構上應與球磨機略有不同。棒磨機的錐形端蓋曲率較小，內側面鋪有平滑襯板，筒體上多采用不平滑襯板，排礦中空軸直徑比同規格球磨機一般要大，其他部分與同類型球磨機基本相同。溢流型棒磨機的構造如圖1 所示。由圖可知，其特點是排礦中空軸頸的直徑比同規格溢流型球磨機大得多，這是為了降低礦漿水平和加速礦漿通過棒磨機速度。大型棒磨機的排礦口可達1200 mm。

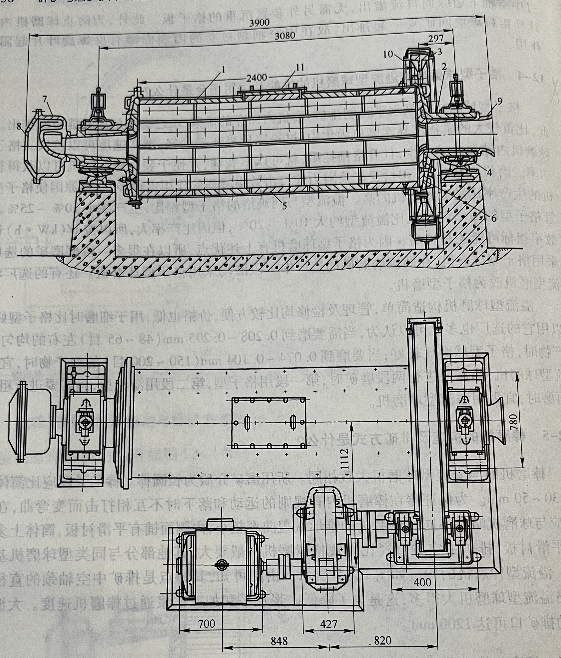

圖 1 溢流型棒磨機
1—筒體;2—端蓋;3一傳動齒輪;4一主軸承;5一簡體襯板;6一端蓋村板;
7—給礦器;8—給礦口9—排礦口;10—法蘭盤;11—檢查孔
棒磨機的工藝特點是產物粒度較均勻，含粗大粒和礦泥較少。棒磨機產物和球磨機產物的粒度特性比較如圖 12-6所示。由圖可見,開路工作的棒磨機的產物粒度特性曲線和閉路工作的球磨的幾乎一樣。棒磨機有選擇性破碎粗粒 及選擇性保護細粒的作用，產品粒度均勻，這都源于棒在破碎中的工作特性。球磨機的選擇性破碎作用差，產品粒度不均勻，過粗的及過細的均多。
棒磨機中棒的磨礦作用有壓碎，擊碎及研磨。棒向下滑落時對磨機內的礦料產生壓碎及擊碎作用,棒上升及下滑過程中，產生研磨。兩根平行的棒相對滾動時，將其中夾的礦料夾碎及研磨,就像對銀機中的破碎一樣。因此，整個棒荷就像若干的對輥機。棒的破碎作用是“線按”破碎，它會優先破碎夾于棒間的粗塊，而對其間的細粒起保護作用。因此,棒磨機具有選擇性破碎粗粒及選擇性保護細粒的選擇性磨碎作用。由于這樣，棒磨機的產品粒度較為均勻，而且過粉碎較輕。
